Solidworks零件纹理设置

你是否曾经需要在 Solidworks 中将纹理应用到 3D 模型？ 我们不用再犹豫了，因为本指南将告诉你实现目标所需了解的内容。

1、3D模型纹理的设置

1、首先在 Solidworks 中打开文件，然后决定要将纹理应用到哪些区域。

2、打开 ppearance library -> expand appearances -> expand organic -> open miscellaneous，在此过程中可以选择任何外观。

3、通过将外观拖放到面上，我们将看到以下对话框。 这使我们能够选择面、特征、主题或部分。 我会选择“面”：

4、下一步我将以相同的方式将领结外观应用到面，如下所示。 然而，一旦完成，它就不会按照我们这部分要求的方式显示。

5、通过展开属性管理器的外观窗格，我们可以右键单击外观并对其进行编辑。

6、通过转到“Mapping”选项卡，我们就可以编辑应用外观的方式。 我已更改为“表面贴图”和“小”贴图尺寸。 然后我们就可以绿色勾号了。

7、我们已经设置了这个外观，所以现在可以通过右键单击外观来复制它。 我们现在可以右键单击相应的面，然后粘贴外观。

8、我们的零件现在已设置完毕，可以转换为 3D 纹理。

9、然后，从“插入”->“网格”->“3D 纹理”中选择“3D 纹理”工具

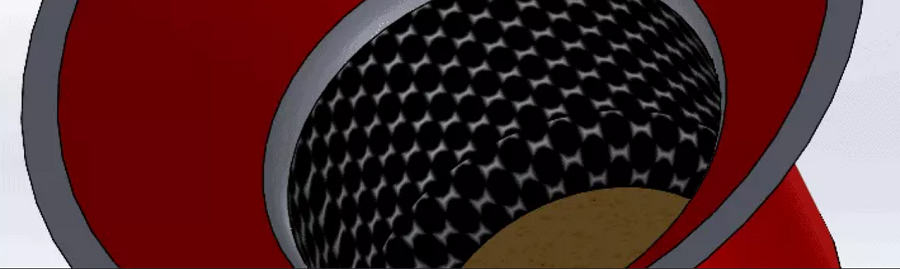

10、首先单击零件实体，然后单击我们希望转换为 3D 纹理的外观，我们现在可以创建物理凹凸贴图。

11、通过增加纹理细化、纹理偏移距离和最大元素大小，我们能够提高纹理的质量。 质量越高，文件大小越大，因此请注意这一点。

2、3D模型的转换

如果你需要将Solidworks导出的STEP文件转换到其他格式，例如GLTF、DAE、OBJ、PLY等，可以使用NSDT 3DConvert这个强大的在线3D格式转换工具，无需本地安装任何软件，而且支持在线预览：
