glTF / GLB 实战：尺寸朝向校验与体积优化（编译）

AI 3D建模工具： Tripo 3D | Meshy AI

一句话结论：text-to-3D 工具能很快返回一个「符合 glTF 规范」的 GLB，但规范合法不等于资产可用——文件可能高得离谱、沉在地面以下，或者在错误的轴上转了 90°。而这些都能用一段小脚本在进入生产管线之前拦住。

How to Validate a Text-to-3D GLB's Scale and Orientation Before It Enters Your Pipeline What If Your .gltf File Is Too Large? A Practical Guide to 3D Model Optimization

一、为什么「合法 glTF」不等于「可用资产」

源文 ① 的出发点很直接：生成器给你的是一个规范合法的 GLB，但它并不保证单位、枢轴（pivot）、向上轴（up-axis）或三角面预算——这些只由文件自己声明，没人替你核对。

生成器实际给你的东西：

一个可以旋转查看的带贴图 GLB；
你填写的提示词，以及你自己给出的公制尺寸提示（subject size）；
除此之外，没有关于单位、枢轴、朝向的承诺。

所以要做的事只有一件：把生成结果变成一个可以判定的问题。

第 1 步：生成一个候选，并记录请求

把需求写具体，并用米给出期望尺寸——这是后面唯一可以对照的固定参考：

Brief：compact probe droid on four struts, brushed metal and off-white panels, no text
Subject size（期望尺寸）：1.2 米

保存返回的 GLB，不要跳过「记录期望尺寸」这一步。

第 2 步：读取文件声明的包围盒

解析 GLB 的 accessors，算出世界坐标包围盒。一个不依赖任何库的检查就够起步：

import { readFileSync } from "node:fs";
const glb = readFileSync("droid.glb");
// glTF 2.0 二进制头：magic、version、length（12 字节），
// 之后是 chunks：length、type、data。
const jsonLen = glb.readUInt32LE(12);
const jsonType = glb.readUInt32LE(16);
if (glb.readUInt32LE(0) !== 0x46546c67) throw new Error("not a GLB");
const json = JSON.parse(glb.subarray(20, 20 + jsonLen).toString("utf8"));
console.log("meshes", json.meshes.length, "nodes", json.nodes.length);

真正做门禁时，把文件过一遍 Khronos 的 gltf-validator，读取 asset.minVersion，再计算每个轴上的 min/max。注意：声明的边界只有在导出器按米写入时才等于米，很多 AI 导出器写的是无单位数字。

第 3 步：把声明尺寸和需求对比

const box = { x: [ -0.55, 0.55 ], y: [ 0, 1.15 ], z: [ -0.5, 0.6 ] }; // 来自 validator
const height = box.y[1] - box.y[0];
const expected = 1.2;
if (Math.abs(height - expected) / expected > 0.25) {
  throw new Error(`scale off: ${height.toFixed(2)}m vs ${expected}m`);
}

25% 的容差足以抓住两类经典错误：以英寸导出的零件（差 25.4 倍）、把米当毫米（差 1000 倍）。如果偏差刚好是一个干净的倍数，去修导入单位，而不是靠眼睛把模型缩放一下。

第 4 步：门禁朝向与枢轴

同一个脚本里再加两个断言：

向上轴：模型应当站在最低平面上，即 min.y 接近 0。如果 min.y 是很负的值，说明枢轴悬在网格上方，资产会"穿过地板"。
朝向：确认一个前向轴约定（例如 -Z 为前），并断言"机头"顶点在预期的一侧。导出器不一致时，在导入时旋转一次并记录该变换。

第 5 步：放进 CI

把第 2–4 步包成一个函数，任何一条不通过就让构建失败。同时记录 { triangles, materials, textures, bbox, upAxis, pivot }，这样被拒绝的资产有一份可对比的记录。这和后端的 lint 是同一种思路：一道廉价的闸门，阻止一次坏导出污染所有场景。

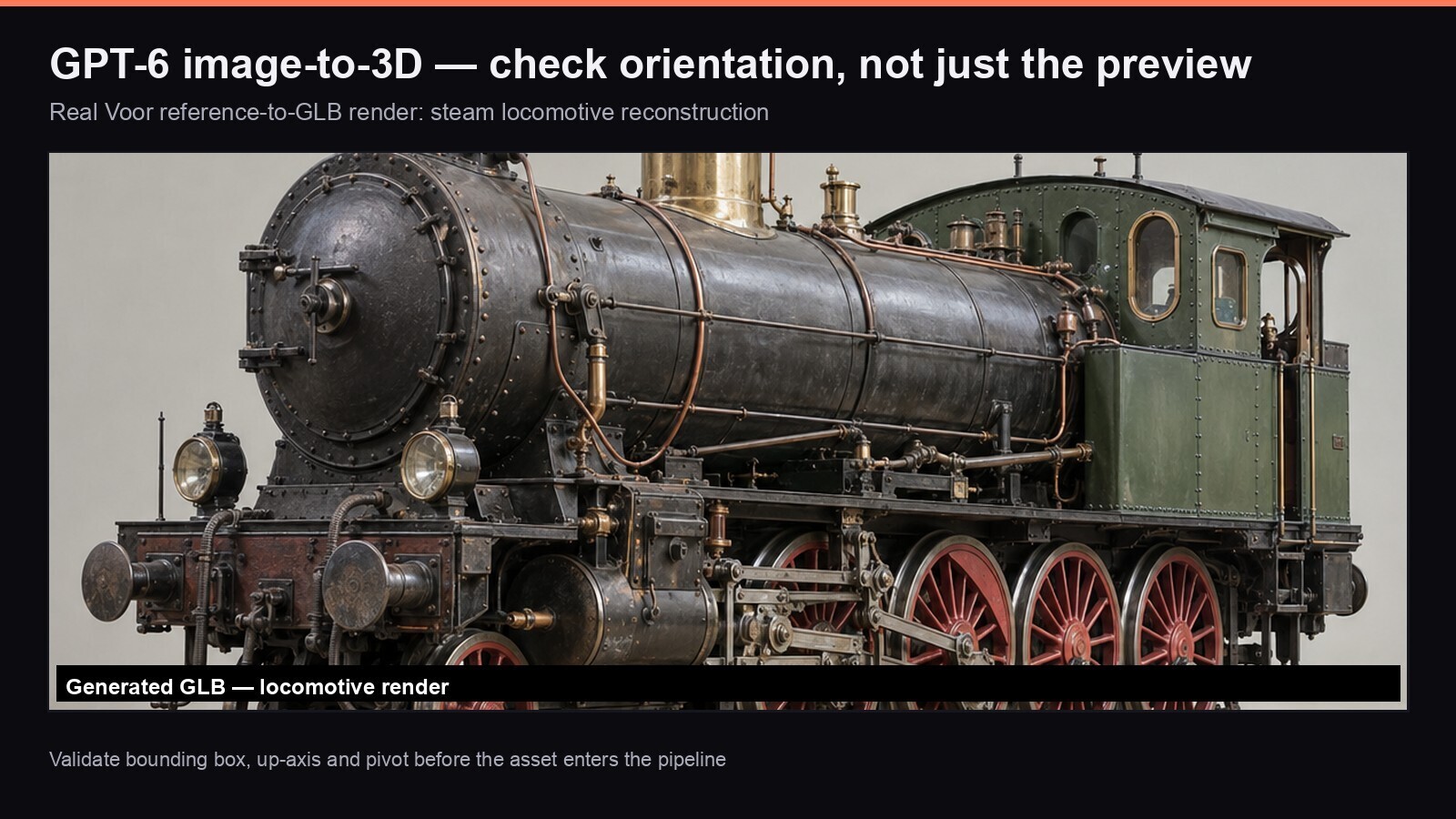

源文中的真实 image-to-3D 结果：一台蒸汽机车被重建为带贴图的 GLB

复核清单（源文原表）

GLB magic 与 version 能正常解析，不抛异常；
声明的包围盒与需求的尺寸偏差在 25% 以内；
min.y 在地平面附近，枢轴在底部；
前向轴符合引擎约定，或已应用并记录导入旋转；
三角面数在目标平台预算之内。

局限（源文特别强调）

GPT 6 Astra 这类生成器每次只给一个候选、不暴露单位与变换约定，上面所有数字都来自你自己的校验，不是模型给的。另外，AI 网格可能带有非常薄的细节——能过包围盒检查，却在打印或碰撞测试中失败。把校验当作必要条件，而不是充分条件。

二、.gltf 太大怎么办：先优化源模型

源文 ② 的观察：.gltf 以"轻量"著称，但在真实项目里，来自 3D 扫描、BIM 导出或复杂工业装配的模型，很容易长到几十甚至上百 MB。

它为什么适合实时场景

glTF 用 JSON 描述整个场景：几何、材质、动画、骨骼，贴图以外部引用或二进制资源分离存放——这种"轻量"设计专注于运行时的加载与解析效率，而不是离线渲染的画质上限。典型用途：

Web3D 可视化（Three.js、Babylon.js 等）；
AR / VR 交互体验；
数字孪生系统；
轻量化的产品展示网站；
游戏引擎中的实时资产加载。

优化三步（源文推荐的做法）

源文的做法是：不直接对 .gltf 文件动手，而是先把源模型做轻量化，再让它进入实时管线。

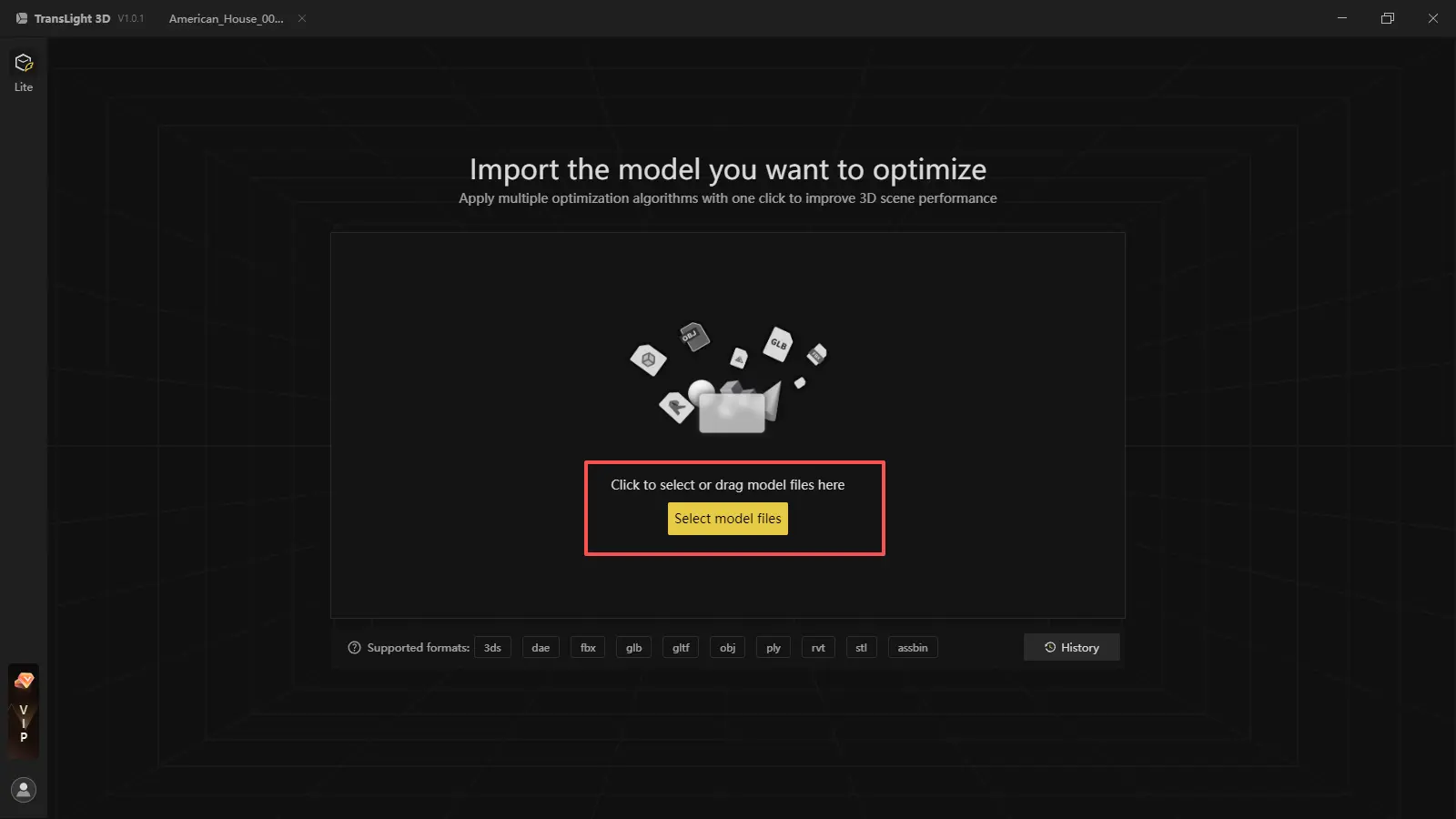

导入：工具自动分析模型结构、材质与贴图关系；

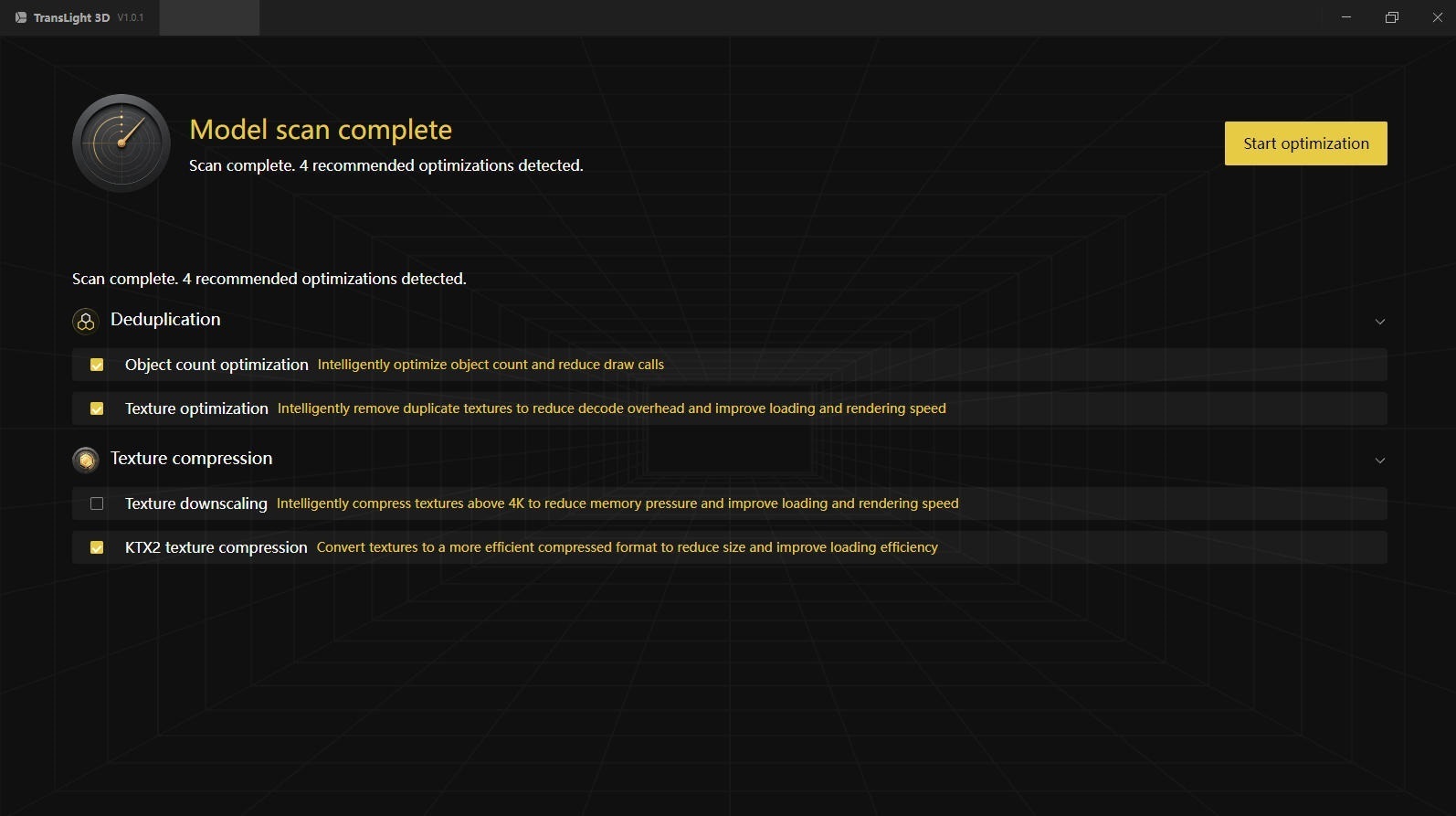

选择优化项：通常先调减面（polygon reduction），再做模型与材质合并。源文强调——复杂场景的性能瓶颈往往不在面数，而在 draw call 过多；合并重复模型与材质能显著减少渲染批次。对大量重复物体（管道、螺栓、树木、模块化建筑构件）启用 GPU instancing，让相似对象共享渲染逻辑；

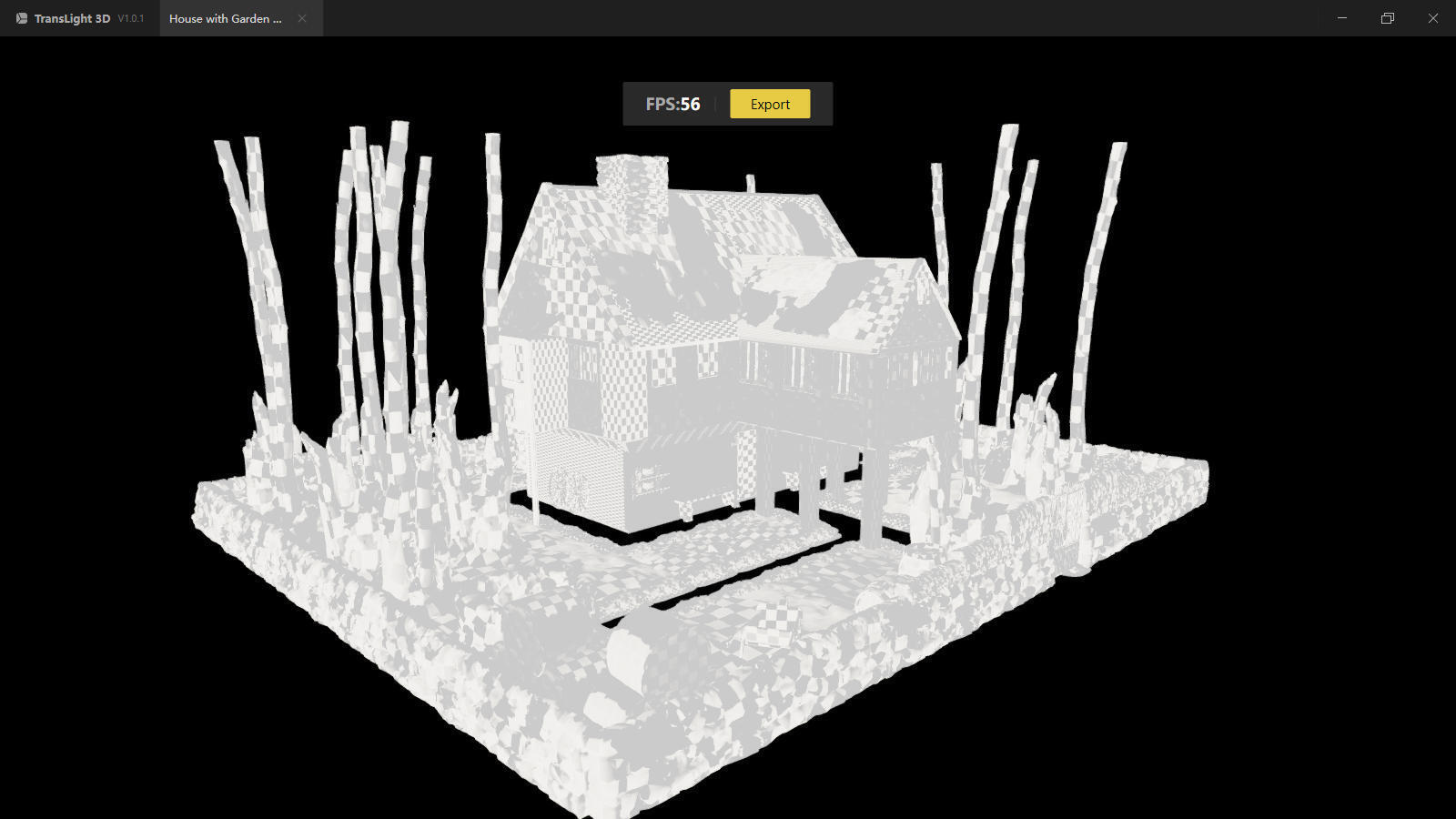

预览：优化完成后先预览结果，确认外观没有明显损失再导出。

结论

.gltf 是实时渲染的优秀格式，但实际表现高度依赖源模型是否被正确优化。先轻量化、再交付，3D 内容才不会卡在加载页上——优化不只是加载更快，它直接决定浏览器、数字孪生、AR/VR 里的用户体验。

三、在线查看与验证（BimAnt 工具）

按源文的思路，拿到文件先做「可判定的检查」，再进引擎。BimAnt 提供两个在线入口：

glTF Viewer 2.0（查看 + 模型验证报告）：拖入 GLB/glTF 即可预览，验证报告会指出结构问题（缺失资源、非法索引、扩展声明不完整等）；
3D Viewer（STL / OBJ / GLB / glTF / FBX 通用查看）：用于跨格式快速比对。

建议顺序：验证报告 → 包围盒/尺寸核对 → 进入引擎或用例。这与源文①的 CI 门禁是同一逻辑，只是先在线跑一遍。

常见问题

Q：只做一项校验的话，先做哪个？先做包围盒与期望尺寸的对比。它是"模型能不能用"的第一道闸门，而且能立刻暴露单位错误。

Q：为什么我的模型在查看器里正常，导入引擎却出错？查看器容错更宽。以验证报告/validator 为准，先修结构问题，再排查引擎兼容性。

Q：Draco/meshopt 压缩和"减面/合并"是什么关系？源文②的优化是内容层（减面、合并、实例化），Draco/meshopt 是编码层（把同样的几何压得更小）。两者叠加效果最好，但编码压缩救不了面数与 draw call 本身。

来源： - How to Validate a Text-to-3D GLB's Scale and Orientation…（dev.to，2026-09-15） - What If Your .gltf File Is Too Large? A Practical Guide to 3D Model Optimization（dev.to，2026-06-17）

本文由 BimAnt 编译整理，转载请注明出处。最后更新：2026-10-15
