SMLib 开源：英伟达的 NURBS 几何内核进了 USD

AI 3D建模工具： Tripo 3D | Meshy AI

一句话结论：2026 年 10 月，英伟达把自家用了二十多年的 SMLib 几何内核开源了——不是丢一份压缩包，而是连C++/Python API、OpenUSD 读写、三角化、修补、桌面 GUI、示例模型一起放进仓库 NVIDIA-Omniverse/usd-brep，许可 Apache 2.0（可商用嵌入，带明确的专利授权）。对做 CAD/BIM 的人来说，这件事的分量在于："精确几何"这条长期被 Parasolid / ACIS 商业授权把住的路，第一次有了一个能直接拿进产品的开源 B-Rep 内核，而且它天生就说 USD。 但它才刚开源两周多：贡献不接收、12 个未修 issue、几何内核的坑写得比功能还长——现在适合评估与小工具试水，不适合把主力建模链路换过来。

想在浏览器里先看看 B-Rep 与三角网格长什么样的，可以拿一个 在线 CAD 查看器 打开手上的 STEP / IGES 对照着读下文。

披露：本文完整编译英文源文 CloudNavi 2026-10-13《NVIDIA Open-Sources the SMLib CAD Kernel Under Apache 2.0》 的全部要点，并用英伟达官方仓库的 README、CHANGELOG.md、KNOWN_ISSUES.md、proposals/ 两份设计文档逐条核对与补全（数据截至 2026-10-23）。我们没有本地编译源码、没有跑布尔/圆角实测，所有数字与行为都来自官方文档与 release 说明；英伟达与本站在产品上没有任何利益关系。

一、这次开源了什么

把这件事推到台面上的，是做 ClassCAD / Buerligons.IO 的开发者 @0xca0a 在 2026-10-12 发的帖子：「对 CAD 来说是大新闻——英伟达的 NURBS 内核 SMLib 终于开源了」，他说自己和 SMLib 及其团队打交道二十多年，他的 headless CAD、GUI、AI/MCP 与 PDM 产品都建立在它之上。也就是说：内核本身不是新东西，新的是它能被任何人下载、编译、塞进自己的产品里。

二、先分清两层：SMLib 是内核，USD BRep 是"外壳"

这是最容易读错的一点：

• SMLib（source/SMLib）= 几何内核。NURBS 与多边形建模、布尔、圆角、扫掠、偏移、抽壳、特征删除、三角化、几何与拓扑校验（AssertValid）、修补（healer）。英伟达官方把它描述为"一整套 NURBS 与多边形建模工具的全尺度库"，也就是别人可以拿它盖 3D 应用的引擎/内核。再往下是 NLib——由 Wayne Tiller 与 Les Piegl（NURBS 标准参考书《The NURBS Book》的作者）开发的曲线曲面库。
• USD BRep（source/SM_API_USD 等）= 让内核住在 USD 里的那一层。定义 BrepArray prim（schema 名 omniSolid）、SMLib ↔ USD 的导入导出、healer、三角化、Hydra 插件、转换器。

所以"英伟达开源了一个几何内核"和"USD 终于能装精确几何"是同一件事的两面：内核给了能力，schema 给了载体。

顺带补一句价格坐标：CAD 内核长期是商业授权的（西门子 Parasolid、达索 ACIS，开源侧是 OpenCASCADE）。一个原本按源码许可卖的商用内核改成 Apache 2.0，对"想做 headless CAD、桌面 GUI、AI/Agent+MCP 流水线、PDM"的团队来说，就是多了一个可嵌入的底座。

三、为什么 USD 需要 B-Rep：显示几何 vs 精确几何

仓库里 proposals/cad_geometry/README.md 是 AOUSD（Alliance for OpenUSD）几何工作组的问题陈述（v0.1 DRAFT，2026），开篇一句就能解释整件事：

USD has no mechanism for representing mathematically exact geometry.（USD 没有任何表示数学上精确几何的机制。）

网格是近似，细分曲面是近似，NURBS patch 最接近但裁剪支持有限、没有拓扑连通性、控制点还是单精度，解析体只覆盖少数几种标准形状。而工业界交换精确几何的主流表示是 B-Rep：用边界曲面、边、顶点加上显式拓扑关系描述一个实体。

两份文档里最值得 BIM 从业者读的，是两个 hero 场景：

场景 1：厂区/工地规划里的测量与碰撞检测。 规划方把几十个来源的几何塞进一个 USD stage——设备供应商只给三角化网格，拿不到原始 CAD。于是两个问题必然出现：

• 测量不可靠：机器人底座与其安装面的间隙、螺栓孔的中心距、风管与结构梁的净距——三角化几何没有参数化身份：圆柱没有轴、孔没有标称直径，任何测量的精度都被三角化容差卡死，而这个容差不是你选的、你可能也不知道。
• 碰撞模棱两可：当测出的距离正好落在三角化容差的量级上，就分不清是真相交还是网格假象。工作组用例文档的原话是："如果两物体间的测量距离与三角化所用容差同一量级，那么排除碰撞是不安全的。" 想解决这种"软碰撞"，要么把网格重划到离谱的密度，要么换成精确几何要一个确定性答案。

场景 2：数据质量由消费方决定，而不是导出方。 今天谁导出 USD，谁就一次性决定了三角化密度，下游全盘接收。但可视化只想砍掉螺纹小孔、结构工程师要边界层加密的 FEA 网格、工艺规划要精确参数曲面出刀路——三个消费者要三种表示。有 B-Rep 在 stage 里，各自派生各自的表示即可，不改源、也不用回去找原作者。

此外还有 AECO 的参考模型交换（不同公司之间交换建筑/基础设施模型，精确几何才能保住跨交换边界的尺寸精度）、制造侧的装配约束与 PMI（螺纹孔以"圆柱 + PMI 元数据"存储，精确几何能重建螺纹）、机器人侧的仿真预处理（FEA/CFD/多体动力学各自从精确边界划分网格），以及线框与 IP 保护（B-Rep 的边本身就是一等实体，剥掉解析曲面只留线框是常见的对外交付第一步）。

四、仓库里到底有什么

README 把内容分成三块，都能直接拿来用：

两点值得单独说：

1. 测试模型是 STEP / IGES / JT 格式、走 Git LFS——说明它真的拿别的 CAD 系统的数据在做回归，而不是自产自销。
2. 仓库自带"给编码 Agent 的说明书"。一个几何内核把错误码解释、操作指南、调试 skill 写进仓库给 Agent 读，是 2026 年的新常态：内核不只要对人友好，还要对 Agent 友好。这个方向的另一面就是 cldnavi 记录的演示视频第二幕——用自然语言让 Agent 驱动内核加约束，直到状态变成 SOLVED。

五、上手：三条路径

A. 最省事：PyPI + 五行代码

pip install usd-brep        # CPython 3.12；Linux x86_64/aarch64、Windows

import usd_brep

sphere = usd_brep.primitives.create_sphere((0.0, 0.0, 0.0), 1.0)
box    = usd_brep.primitives.create_box((0.0, 0.0, 0.0), 1.0, 1.0, 1.0)
cut    = usd_brep.booleans.boolean_difference(sphere, box)   # 球缺一个卦限

usd_brep.usd.export_brep(cut, "cut.usda")
(brep,) = usd_brep.usd.import_breps("cut.usda")

B. 修一个别人给的 USD 场景（这是最实用的入口）：

import usd_brep
usd_brep.usd.heal_file("input.usdc", "input_healed.usdc")

heal_file 会修补场景所用图层里的 BrepArray 几何，并保留图层、引用、原生实例化、变换与材质写出——也就是说它不会把你辛苦搭的 USD 组合结构拍平。

C. 自己编译 + 桌面 GUI

# Linux / macOS
./prebuild.sh && ./repo.sh build     # macOS Apple Silicon 加 -p macos-universal
# Windows
prebuild.bat && repo.bat build
./repo.sh test && ./repo.sh format

# 桌面 GUI（走 uv）
uv run --locked --group gui python tools/scripts/smlib_gui.py           # 默认 Debug
uv run --locked --group gui python tools/scripts/smlib_gui.py --release # Release

四个环境坑先记下：Windows 钉在 VS2019（VS2022 用户要另装 MSVC v142 工具集 + Windows SDK）；macOS 只支持 Apple Silicon；Git LFS 必须装（否则 STEP/IGES/JT 测试模型是空壳）；Packman 会联网拉包，内网/被墙环境要先做代理准备。

六、1.0.1 修了什么：好内核和"能用的内核"的差距

CHANGELOG 的 1.0.1（2026-10-21）是这份开源最有信息量的部分——它把"开源第二天就有多少人踩坑"直接摊开。挑几条对使用者最要命的：

读法：一个几何内核的成熟度不看它能不能做布尔（三十年前就能），而看边界条件怎么失败。1.0.1 这一版里，"报成功但其实没做"（remove_fillet）、"容差被悄悄放大到毁掉下游结果"、"同输入不同进程结果不同"——三条都是 CAD 里最贵的失败类型，两周内被点名并修掉，是好事；但也说明这类问题在这个内核里还在持续被发现。

七、还没修的坑（KNOWN_ISSUES 摘译）

这些是官方自己列的，用之前必须知道：

• heal_brep 会报成功但实际没修：修复各阶段（含 seam 插入）的失败不上报。兜底：修完用 is_manifold_solid() 或导出到 USD 后跑 bin/brep_geometry_validator 复核。周期曲面（环面、球、圆柱）缺 seam 或 seam 重合时的误修、极点附近丢面等一批问题都还没有 workaround。
• stitch_brep_with_face 任何输入都崩进程（盒子的一个面、平面片的面都试过）。改用 stitch_brep / stitch_into_shell / stitch_into_solid。
• 浅重叠会被判成 touching：brep_relationship 只在顶点、面上一采样点、边上的点找重叠；半径 1 的球压进 create_box((0,0,0),20,20,10) 的 x=20 面 0.2 深，结果仍是 touching 而不是 interpenetrating——碰撞判断在这种量级上不可信。
• 圆角旁边三角形绕序反（渲染内翻），圆柱端盖与圆角旁的圆锥上都出现过。临时解：把 surface_angle_tolerance_deg 设成 15°，作者说没再遇到。
• 球极点处的细长三角形、抽壳后不是实体（仓库自带 problemShell4.smb 外偏 5.08、第 2 面开口 → 3 个面不成实体）等问题仍在列表上。

再叠上三条非技术限制：不收外部贡献、bundled 第三方组件另有条款（见 THIRD_PARTY_NOTICES.md）、Apple Silicon only。

八、对 BIM / IFC 意味着什么

先把不该说的说清楚：它不是 IFC 工具。仓库里只有 OpenCASCADE 与 STEP/IGES/JT 方向，没有 IFC 读写；几何内核开源也不等于认证（IFC 认证视图、算量规则、规范合规都不在里面）；它两周大、12 个 open issue、贡献冻结。

但它解决的问题，恰好是 BIM 里最老的那一个：

1. 碰撞检测的"软碰撞"终于有确定答案的路。上面场景 1 说的"测量距离与三角化容差同量级时排除碰撞不安全"，就是 BIM 协同里跨专业硬碰撞的日常。IFC 本身有 B-Rep 表达（IfcAdvancedBrep 等），但实际流转到 USD/glTF 里的大多是三角化结果——精确几何能不能活到浏览器/协同平台，决定了碰撞报告能不能上会。
2. "一个文件、多种精度" 是 BIM 协同的刚需：业主要看模型、结构要算、施工要净距、算量要边界。提案把这个诉求写成"消费方各自派生、不改源"，正是 IFC 流转里最难做到的一件事。
3. USD 正在成为 AEC 的事实底座（Omniverse 侧的数字孪生、施工模拟）。AOUSD 的工作组文档里 AECO 是被单列的一节——这次开源让"USD 里只有壳、精确几何留在各家原生格式"这个长期妥协有了替代方案。

现在能做什么：拿一个 IFC 查看器 或 在线 CAD 查看器 看模型，同时用 smlib_gui 打开同一个零件的精确几何对照——你会直观看到"三角化容差吃掉了多少净距"这件事到底有多大。这比读十篇评测有用。

九、该不该试：三条判断

值得现在动手：① 你在给产品找可商用嵌入的几何内核，且能接受早期内核的坑——Apache 2.0 + 专利授权这条比 CC 类许可干净得多；② 你的管线已经决定押 USD，需要一个能读能写 B-Rep 的 USD 工具链（转换、heal、三角化、校验都现成）；③ 你想给 Agent 一套"能算精确几何"的手，而不是只会数三角面。

再等等：① 要替代 Parasolid/ACIS 做主力建模——12 个 open issue 与贡献冻结意味着你踩到的坑得自己修（许可允许，但你得有 C++ 几何工程师）；② 需要成熟曲面（Class-A）、大装配性能、长期 API 稳定性承诺；③ 走 IFC 全流程、要认证与合规。

上手三步：① pip install usd-brep 跑上面五行代码，确认在你的 Python 3.12 环境里能装上；② 拿一个你自己的 STEP 用 occt_to_usd 转成 USD B-Rep，view_usd.py 打开看拓扑对不对；③ 故意做一个退化件（缝隙 1e-4、圆角半径 1e-4）看它怎么失败——内核选型的关键从来不是成功路径，而是失败路径。

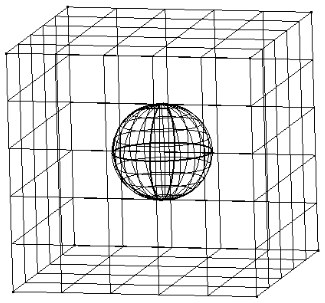

图：proposals/UsdSolid 里"带内部空腔的立方体"示例的几何示意——这种"外盒 + 内球腔"在网格里要靠壳体判据才能看出来，在 B-Rep 里是显式拓扑。原图：cubevoid.png（Apache-2.0）

Sources

• 主源文：CloudNavi《NVIDIA Open-Sources the SMLib CAD Kernel Under Apache 2.0》（2026-10-13）https://cldnavi.com/en/blog/nvidia-smlib-usd-brep-2026/
• 仓库与 README：https://github.com/NVIDIA-Omniverse/usd-brep
• 官方文档站（Python / C++ API）：https://nvidia-omniverse.github.io/usd-brep/
• 变更记录（v1.0.0 → v1.0.1）：https://github.com/NVIDIA-Omniverse/usd-brep/blob/main/CHANGELOG.md
• 已知问题：https://github.com/NVIDIA-Omniverse/usd-brep/blob/main/KNOWN_ISSUES.md
• B-Rep 问题陈述（AOUSD 几何工作组，v0.1 DRAFT）：https://github.com/NVIDIA-Omniverse/usd-brep/blob/main/proposals/cad_geometry/README.md
• omniSolid / BrepArray schema 提案：https://github.com/NVIDIA-Omniverse/usd-brep/blob/main/proposals/UsdSolid/README.md
• PyPI：https://pypi.org/project/usd-brep/
• 原始发布帖（@0xca0a，ClassCAD / Buerligons.IO，2026-10-12，经主源文转述）
• 相关第三方项目：awv-informatik/smlibpy（MIT，SMLib 的 Python 绑定）https://smlibpy.classcad.ch ｜ tangency-labs/solidcore（Rust 重写 SMLib 的 CAD 子集）
